Neu Donatoni TWIN S4 Q in Sant’Ambrogio di Valpolicella, Venetien, Italien
Neu
Doubleclick to zoom in
Weitere Fotos
und Informationen erhalten Sie auf Anfrage
Spezifikationen
- Zustand
- neu
- Maximale anzahl der interpolierten achsen
- 5 Anz.
- Verfahrweg schlitten achse x
- 3800 mm
- Maximale geschwindigkeit schlitten x-achse
- 0-45 m/min
- Wiederholbarkeit der x-achsen-positionierung
- ±0.15 mm
- Verfahrweg brücke y- achse
- 2950 mm
- Maximale geschwindigkeit brücke y-achse
- 0-45 m/min
- Wiederholbarkeit der y-achsen-positionierung
- ±0.15 mm
- Aufstieg/abstieg kopf (z-achse)
- 800 mm
- Max. geschwindigkeit köpfe z-achse
- 0-6 m/min
- Wiederholbarkeit der z-achsen-positionierung
- ±0.15 mm
- Drehung scheibenhalterkopf c-achse
- -5°/365° Grade
- Neigung des interpolierten kopfes (a-achse)
- 0/90° Grade
- Abmessungen des werktisches
- 3800X2300X650, 3800x2400X900 mm
- Velocità avanzamento banchi
- 20
- Tempo scambio banchi
- 33
- Peso massimo dinamico caricabile singolo banco
- 1650
- Peso massimo statico caricabile singolo banco
- 3000
- Dimensioni minime lastra ribaltabile
- 1000×800
- Dimensioni massime lastra ribaltabile
- 3800×2400
- Minimaler scheibendurchmesser
- 350 mm
- Maximaler scheibendurchmesser
- 850 mm
- Max. schnitttiefe
- 310 mm
- Leistung der elektrospindel
- 22/S6 kW
- Nenndrehmoment des elektrospindelantriebs
- 151,4/S6 Nm
- Geschwindigkeitsbereich der elektrospindel tool
- 0-5500 U/min
- Durchmesser der spindelwelle
- 50 mm
- Verfahrweg der saugnäpfe
- 295 mm
- Max. scheibe beim saugnapfbetrieb
- 725 mm
- Max. gesamtgewicht, das von den saugnäpfen gehoben werden kann
- 600 kg
- Verfahrweg des brammenabtasters
- 300 mm
- Max. scheibe mit brammenabtaster
- 725 mm
- Wasserverbrauch
- 50 l/min
- Luftverbrauch
- 20 l/min
- Standardspannung
- 400±10% / 50 V/Hz
- Installierte gesamtleistung
- 44 kW
- Gesamtgewicht der maschine
- 10350 kg
- Kategorie
- CNC-Steinfräser in Italien
- Subkategorie
- Twin series
- Subkategorie 2
- Maschinen mit hoher produktivität
- Inserat-ID
- 100955008
Beschreibung
Hochproduktive Maschinen mit Twin System Patent
DONATONI TWIN S4Q ist eine CNC-Brückenfräsmaschine mit 5/6 interpolierten Achsen, die mit dem TWIN-System ausgestattet ist: das von Donatoni Macchine patentierte System, das eine maximale Optimierung der Arbeit einer Brückensäge ermöglicht und die Produktionskapazität um mehr als 70% erhöht. Sie ermöglicht eine breite Palette von Bearbeitungen, vom Schneiden bis zu einer Tiefe von 150 mm über das Fräsen und Bohren bis hin zur Formgebung.

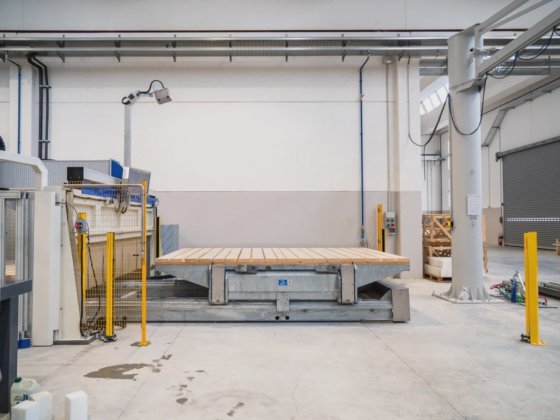

Das Twin System besteht aus einem Doppeltisch mit automatischem Tischwechselsystem, der auf einer einteiligen Struktur mit Schienen ruht, auf denen die beiden Tische abwechselnd in den Schnittbereich und den Be-/Entladebereich gleiten. Dadurch kann der Bediener am ersten Tisch Entlade-, Lade- und Programmiervorgänge durchführen, während die Maschine am zweiten Tisch arbeitet.
Vorteile des TWIN-Systems:
Erhöhung der Produktionsleistung.
Ein-Mann-Bedienung.
