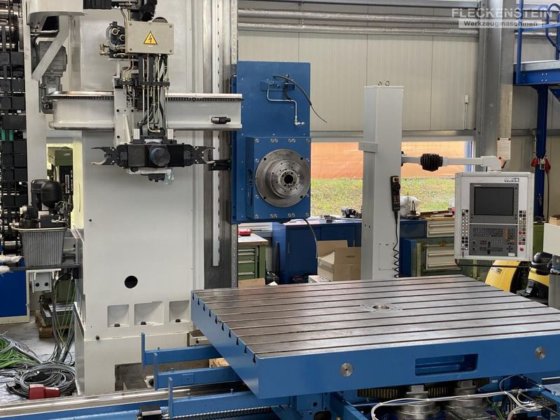

Gebraucht 2004 UNION TC 130 in Kleinostheim, Germany
Gebraucht
Doubleclick to zoom in
Weitere Fotos
und Informationen erhalten Sie auf Anfrage
Spezifikationen
- Zustand
- gebraucht
- Baujahr
- 2004
- Steuerung
- HEIDENHAIN iTNC 530
- X-achse, tisch-querverstellun
- 2.500 mm
- Y-achse, vertikalbewegung spindelstock
- 2.000 mm
- Z-achse, längsverstellung tisch
- 1.500 mm
- W-achse, pinolenverstellung
- 750 mm
- B-achse, tisch-rundverstellung
- 360 Grad
- B-achse, positionierbarkeit
- 360.000 x 0,001°
- Spindeldurchmesser
- 130 mm
- Feste spindelausladung, länge
- 370 mm
- Feste spindelausladung, durchmesser
- 280 mm
- Kleinster abstand, vorderkante spindel bis tischmitte
- 605 mm
- Tiefste stellung über tischoberfläche
- 0 mm
- Werkzeugaufnahme (kurzkegel nach din 69871)
- ISO 50
- Antriebsleistung s1 (100%) / s6 (30 min)
- 37/51 kW
- Max. drehmoment an der spindel
- 2.415 Nm
- Drehzahlbereich der spindel
- 5-3.000 min-1
- 1. getriebestufe
- 5-782 min-1
- 2. getriebestufe
- 783-3.000 min-1
- Aufspannfläche
- 1.600 x 2.000 mm
- Zentrierbohrung im tisch
- 100 mm H6
- Max. belastung (max. 150 mm außer tischm.)
- 10.000 kg
- T-nutenbreite
- 28 mm
- T-nutenabstand
- 160 mm
- Haltemoment b-achse
- 30.000 Nm
- Positionierbarkeit
- 360.000 x 0,001°
- Max. vorschubbereich für x-, y-, z- und w-achse
- 6.000 mm/min
- Max. vorschubkraft
- 25.000 N
- Eilgang für alle linearen achsen
- 15.000 mm/min
- Max. arbeitsmoment b-achse
- 10.000 Nm
- Eilgang b-achse
- 3 min-1

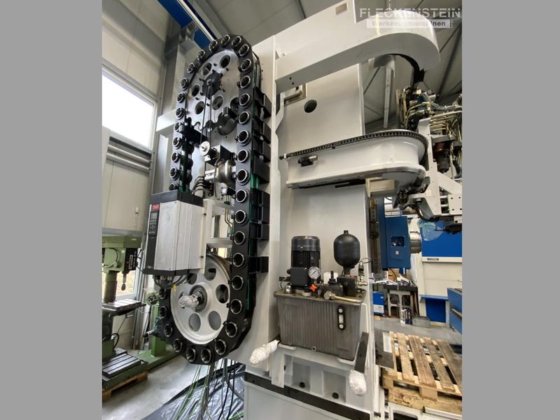

- Magazintyp
- Kettenmagazin
- Anzahl der magazinplätze
- 40
- Max. ø ohne freie nebenplätze
- 125 mm
- Max. ø mit freien nebenplätzen
- 250 mm
- Max. werkzeuglänge
- 500 mm
- Max. werkzeuggewicht
- 30 kg
- Max. zulässiges gewicht aller werkeuge
- 700 kg
- Kippmoment
- 50 Nm
- Spielfreie kugelrollspindeln in allen linearachsen
- [nbsp]
- Direkte, absolute messsysteme in allen achsen, fabr. heidenhain
- [nbsp]
- Breite, stark verrippte stahlkonstruktion, 4-bahnenbett
- [nbsp]
- Vorgespannte kompakt-rollen-linearführungen für spielfreie führung der schlitten
- [nbsp]
- Bett und ständer sind starr miteinander verbunden
- [nbsp]
- Massiv verrippter gussständer in kastenkonstruktion
- [nbsp]
- Vorgespannte kompakt-rollen-linearführungen für spielfreie führung des spindelstocks
- [nbsp]
- Komplettverkleidung am ständer für die spindelstocksenkrechtverstellung
- [nbsp]
- Steife gusskonstruktion
- [nbsp]
- Lagerung des spindelsystems mit vorgespannten präzisionsschrägkugellagern mit lebensdauerschmierung in vorgezogener fester spindelausladung gelagert
- [nbsp]
- Automatische schaltung der beiden drehzahlreihen über vorschaltgetriebe mit gehärteten zahnrädern und ölkühlung
- [nbsp]
- Kraftübertragung auf die bohrspindel mittels geräuscharmer präzisions-keil-rippenriemen
- [nbsp]
- Nitriergehärtete, präzisionsgewuchtete bohrspindel, axial verstellbar, auf beliebige winkel positionierbar und gegen späne und kühlmittel durch ein spindellabyrinth geschützt
- [nbsp]
- Kreuzverschiebbarer und drehbarer aufspanntisch in gussausführung mit vorgespannten kompakt-rollen-linearführungen mit hoher steifigkeit für die längs- und querverstellung, garantieren zusammen mit der spindelstock-senkrechtverstellung eine stick-slip-freie zirkular-interpolation.
- [nbsp]
- Rundtisch mit reibungsarmer, hydrodynamischer gleitführung mit kunststoffbelag. spielfreie tischrundverstellung (b-achse) mit optimiertem doppelritzelantrieb. tischlagerung mit einem radial und axial wirkenden genauigkeits-rollenlager.
- [nbsp]
- Tischunterseite mit kunststoffbeschichteter gleitführung
- [nbsp]
- Hydraulische segmentklemmung
- [nbsp]
- Betriebsspannung
- 3-400/230 V
- Frequenz
- 50 Hz
- Anschlussleistung
- 90 kVA
- Anschlussstrom
- 146 A
- Vorsicherung
- 160 A
- Querschnitt der versorgungsleitung
- 4x70 mm2
- L x b x h ca.
- 8.160 x 6.960 x 3.700 mm
- Gesamtgewicht ca.
- 30.000 kg
- Kategorie
- Bohrwerke in Deutschland
- Inserat-ID
- 70763382
Beschreibung
FLECKENSTEIN Werkzeugmaschinen GmbH contact: Herr Fleckenstein
