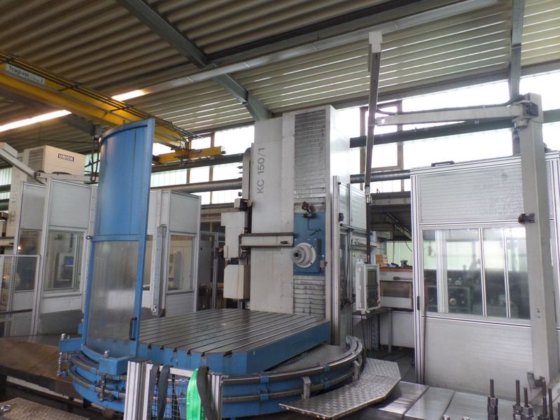

Gebraucht 2006 UNION KC 150 in Kleinostheim, Germany
Gebraucht
Doubleclick to zoom in
Weitere Fotos
und Informationen erhalten Sie auf Anfrage
Spezifikationen
- Zustand
- gebraucht
- Baujahr
- 2006
- Steuerung

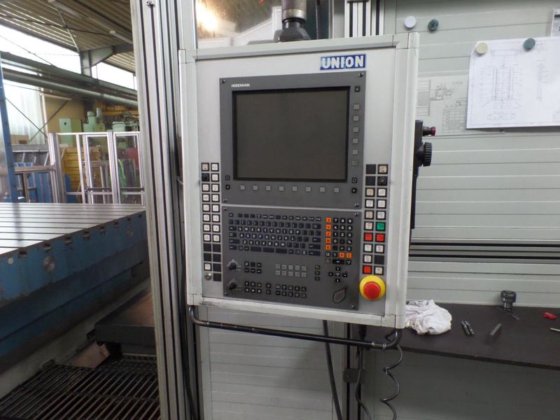

- HEIDENHAIN iTNC 530
- X-achse, tisch-querverstellung
- 4.000 mm
- Y-achse, vertikalbewegung spindelstock
- 2.500 mm
- Z-achse, längsverstellung ständer
- 1.500 mm
- W-achse, pinolenverstellung
- 750 mm
- B-achse, tisch-rundverstellung
- 360 Grad
- B-achse, positionierbarkeit
- 360.000 x 0,001°
- Spindeldurchmesser
- 150 mm
- Feste spindelausladung, länge
- 370 mm
- Feste spindelausladung, durchmesser
- 280 mm
- Kleinster abstand, vorderkante spindel bis tischmitte
- 850 mm
- Tiefste stellung über tischoberfläche
- 0 mm
- Werkzeugaufnahme (kurzkegel nach din 69871)
- ISO 50
- Antriebsleistung s1 (100%) / s6 (60%)
- 37/46 Nm
- Max. drehmoment an der spindel
- 2.179 Nm
- Spindeldrehzahl, stufenlos regelbar
- 5 - 3.000 min-1
- Aufspannfläche
- 2.000 x 2.500 kg
- Zentrierbohrung im tisch
- 100 mm H6
- Max. belastung (max. 150 mm außer tischm.)
- 20.000 kg
- T-nutenbreite
- 28 mm
- T-nutenabstand
- 160 mm
- Positionierbarkeit
- 360.000 x 0,001°
- Vorschubbereich für x-y-z- und w-achse
- 15.000 mm/min
- Eilgang für alle linearen achsen
- 15.000 mm/min
- B-achse
- 3 m/min
- Betriebsspannung
- 3-400/230 V
- Frequenz
- 50 Hz
- Anschlusswert
- 90 kVA
- Magazintyp
- Kettenmagazin
- Anzahl der magazinplätze
- 60
- Max. ø ohne freie nebenplätze
- 125 mm
- Max. ø mit freien nebenplätzen
- 250 mm
- Max. werkzeuglänge
- 500 mm
- Max. werkzeuggewicht
- 30 kg
- Kippmoment
- 50 Nm
- Spielfreie kugelrollspindeln in allen linearachsen direkte, absolute messsysteme in allen achsen, fabr. heidenhain
- [nbsp]
- Breite stark verrippte stahlkonstruktion vorgespannte kompakt-rollen-linearführungen für spielfreie führung der schlitten ständer- und tischbett können getrennt voneinander aufgestellt werden
- [nbsp]
- Massiv verrippter gussständer in kastenkonstruktion vorgespannte kompakt-rollen-linearführungen für spielfreie führung des spindelstocks komplettverkleidung am ständer für die spindelstocksenkrechtverstellung
- [nbsp]
- Steife gusskonstruktion lagerung des spindelsystems mit vorgespannten präzisionsschrägkugellagern mit lebensdauerschmierung in vorgezogener fester spindelausladung gelagert automatische schaltung der beiden drehzahlreihen über vorschaltgetriebe mit gehärteten zahnrädern und ölkühlung kraftübertragung auf die bohrspindel mittels geräuscharmer präzisions-keil-rippenriemen nitriergehärtete, präzisionsgewuchtete bohrspindel, axial verstellbar, auf beliebige winkel positionierbar und gegen späne und kühlmittel durch ein spindellabyrinth geschützt.
- [nbsp]
- Tischschlitten in gussausführung mit vorgespannten kompakt-rollen-linearführungen mit hoher steifigkeit, garantieren zusammen mit der spindelstock-senkrechtverstellung eine stick-slip-freie zirkular-interpolation. reibungsarme, hydrodynamische gleitführung mit kunststoffbelag. spielfreie tischrundverstellung (b-achse) mit optimiertem doppelritzelantrieb. tischlagerung mit einem radial und axial wirkenden genauigkeits-rollenlager. tischunterseite mit kunststoffbeschichteter gleitführung hydraulische segmentklemmung
- [nbsp]
- Kategorie
- Bohrwerke in Deutschland
- Inserat-ID
- 98751796
Beschreibung
FLECKENSTEIN Werkzeugmaschinen GmbH contact: Herr Fleckenstein
